도면의 이해
1. 도면의 크기 : A0 > A1 > A2 > A3 > A4
2. 도면 작성시 선의 종류
1) 외형선 : 귥은실선
2) 중심선 : 1점 쇄선
3) 은선, 숨은선 : 은선, 파선
4) 치수선, 치수 보조선 : 가는 실선
5) 가상선, 절단선 : 2점 쇄선
6) 해칭선 : 가는 실선
3. 제 1각법, 제 3각법
4. 치수 보조 기호
∅ : 2D 원의 지름, R : 2D 원의 반지름, S∅ : 3D 구의 지름, SR : 3D 구의 반지름, ◠ : 원호의 길이
□ : 정사각형 변의 길이, t : 판재의 두께, C : 모따기의 값, () : 참고 치수
도면의 해독
◎ 도면 작성시 일반적으로 한국산업표준(KS규격)이 정한 원칙에 따라 도면을 작성 (치수 단위는 mm가 기본, 표기하지 않음)
◎ KS규격이 없는 경우는, ISO에서 정한 국제표준에 따라 도면을 작성
◎ 모델링 기준은 정면(XZ), 윗면(XY), 우측면(YZ) 3개의 기준 평면을 제공
◎ 기능적 위치, 제작 위치, 설치 위치 등 물체에 대한 정보는 정면도가 제일 많이 제공
2D 스케치 & 3D 모델링
◎ 3D 소프트웨어 : CATiA, UG-NX, Creo, SolidWorks, Invnetor, Solid edge, Fusion360 등
◎ 해당 소프트웨어들은 Parametric 모델링을 지원, Parametric 모델링이란 종속 및 상호관계를 매개 변수를 수정함으로서 언제나 수정 가능한 가변성을 지원하는 것을 뜻함. (ex. 치수 변경)
1. 파트(Part) : 부품 형상 하나를 3D 모델링 하는 것. 2D or 3D 스케치 작성 -> 솔리드(3D) 모델링 or 곡면 모델링
2D 스케치를 할 때 유의할 점은 구속 조건 부여 후 치수를 부여해야 함
2. 조립품 작성 : 부품이 여러개라면 각 부품들을 조립해, 간섭 및 조립 가능 여부를 따짐
3. 도면 작성 : 부품을 생산하기 위해 2D 도면으로 옮기는 과정
2D 스케치 기능 : 선, 원, 호, 사각형, 슬롯, 점, 폴리곤(다각형), 모깎기, 모따기, 자르기, 연장 등
3D 모델링 기능 : 돌출, 회전, 구멍, 스윕, 쉘, 모깎기, 모따기
◎ 저장 : 처음 저장한 파일명으로 저장
◎ 다른 이름으로 저장 : 파일명 변경 및 포맷 변경 가능
◎ 모두 저장 : 하나 이상의 부품, 조립품, 도면 모두 일괄 저장
※ 파트 1개 = 파트 1개, 부품 2개 이상 ≠ 파일 1개, 3D 슬라이싱에 필요한 확장자 = .stl , 3D 프린터 출력에 필요한 확장자 = .gcode
※ 파트의 속성을 설정하지 않으면, 파일명 => 파트명
3D 조립
파트간의 충돌 및 조립 가능성을 확인하는 과정 (실제로 조립 불가여도 소프트웨어상에선 조립 가능함, 대신 간섭 영역 발생)
◎ 상향식 방식 : 파트를 모두 3D 모델링 하고, 조립하는 방법으로 초보자들도 쉽게 이용 가능한 방법
◎ 하향식 방식 : 조립품 파일에서 파트를 생성하면서 조립하는 방법
제약 조건의 종류

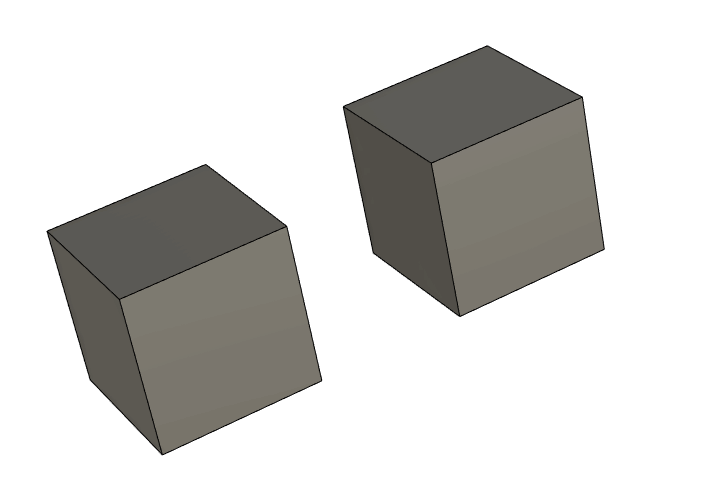

◎ 일치 제약 조건 : 면과 면, 선과 선 등을 일치시키는 조립법 (접촉과는 다름)

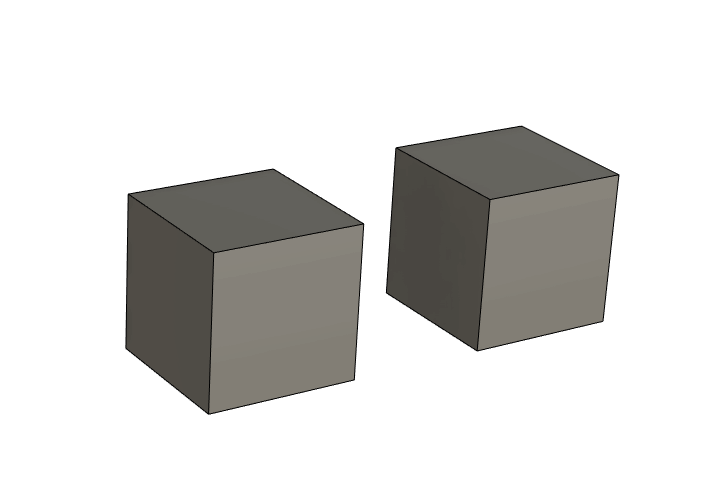

◎ 접촉 제약 조건 : 면과 면, 선과 선 등을 접촉(맞닿)도록 하는 조립법

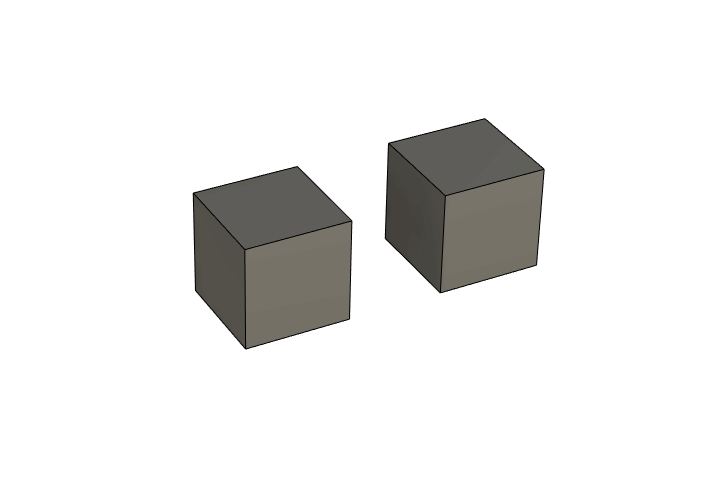

◎ 오프셋 제약 조건 : 면과 면, 선과 선 사이의 거리를 주는 조립법

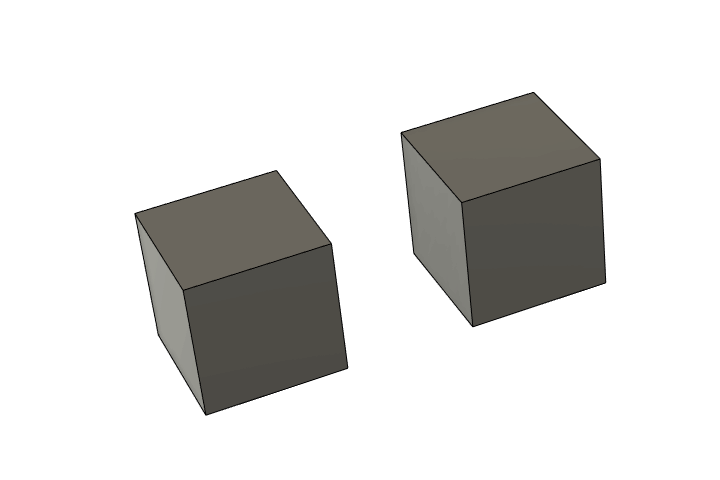

◎ 각도 제약 조건 : 면과 면, 선과 선 사이에 각도로 제약을 주는 조립법

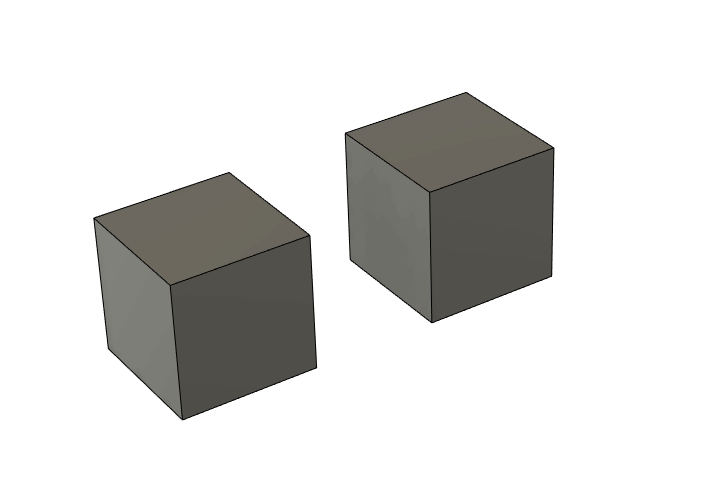

◎ 고정 컴포넌트 : 파트를 고정하는 기능(움직임 X)
3D 파트 수정
1. 조립 분석 : 파트들을 조립
2. 간섭 분석 : 간섭 및 조립이 불가한지 확인
3. 부품 수정 : 조립 상태에서 파트를 직접 수정 or 파트를 따로 열어서 수정
◎ 출력 공차 : 3D 모델링에서 공차는 존재 하지 않음(ex. 10mm는 10mm) 하지만 3D Printer로 출력시 공차 적용(ex. 10mm를 9.8mm로 수정) 보통 0.05~0.4mm 공차 발생하며, 0.2~0.3mm 공차를 부여
※ 1mm 이하의 구멍은 잘 표현되지 않음, 1mm 이하의 축은 출력 불가, 형상과 형상사이의 최소 거리는 0.5mm
※ FDM 방식은 0.2, 0.4mm 노즐, 보통은 속도를 위해 0.4mm 노즐 사용
3D 파일 내보내기
1. 3D 소프트웨어에서 파일을 .stl, obj 방식으로 내보냄(Export), 내보낼 시 영어와 숫자 파일명 선호(한글 인식 불가)
※ 파일을 내보낼 때 해상도를 선택가능, 해상도는 출력시간에 영향을 미치지 않고 파일 크기에 영향을 미침
※ 낮은 해상도의 파일은 실제 출력시 각이 진 형태로 출력 -> 높은 해상도 선택 권장
2. 3D Printer Slicer에서 .stl, obj 파일을 .gcode 파일로 변환
3. 3D Printer 에서 .gcode 파일을 사용해 출력
