[자격증] 3D 프린터 운용 기능사 필기 7일컷 - (5. 3D 프린터 SW)

지지대(서포트)란?

3D Printer로 파트를 출력할 때, 필요한 바닥 받침대와 형상 보조물을 말하는 것. 같은 형상이여도 어떻게 출력하냐에 따라서 서포트의 유무가 결정됨. 지지대의 강도는 Infill(0~100%) 로 조절 가능하며, 강도와 무게는 비례, 출력시간은 반비례함.



서포트를 사용한다면 후처리는 필수 과정. 후처리 과정 중 염색이나 코팅이 가능함.

- SLA, DLP 방식은 지지대를 쉽게 탈거 가능

- 3DP, SLS 방식은 파우더(분말)만 털어주면 쉽게 후처리 가능

◎ Sagging : 성형 결함으로 제작 중 하중으로 인해 아래로 처지는 현상

◎ Warping : 소재가 경화되면서 수축에 의한 뒤틀림

파트, 브림, 서포트(좌) / 파트, 브림(중) / 파트, 서포트(우)

대표적인 3D Printer Slicer(SW) 의 기능과 종류

3D Printer SW 에서는 파트의 확대 및 축소 / 회전 및 이동(X, Y, Z)이 가능

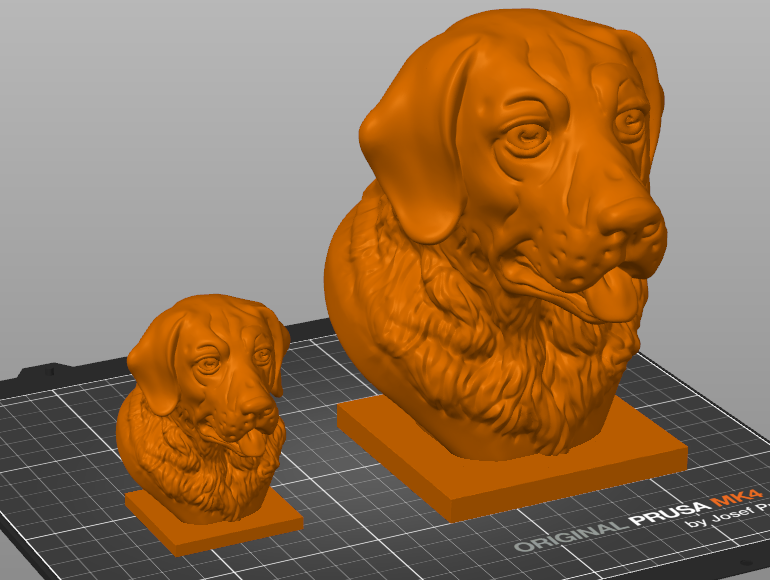

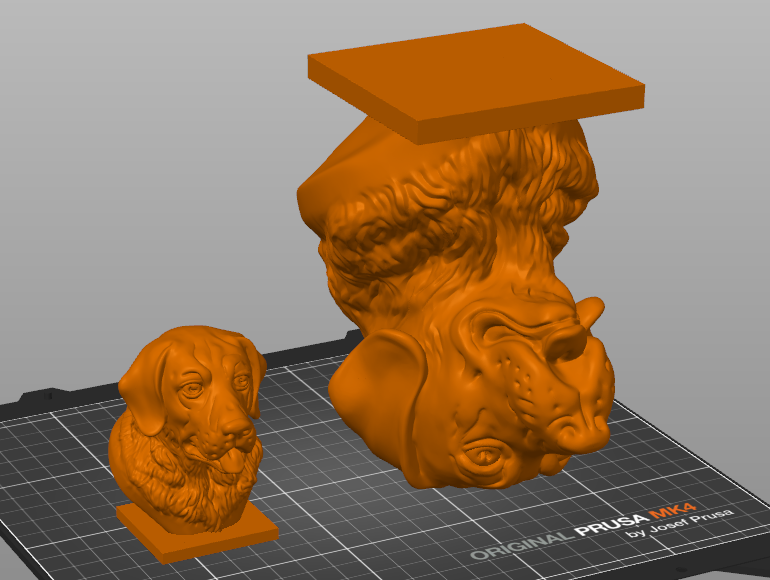

2배 확대(좌) / y축 180도 회전(우)

◎ CURA : 얼티메이커사의 대표적인 무료 슬라이서 프로그램

◎ 메이커 봇 데스크톱 소프트웨어

◎ SIMPLIFY 3D :  무료 버전도 존재하지만, 유료 버전에서 다양한 기능을 제공하는 슬라이서 프로그램

Layer(적층)의 개념

Layer란 3D Printer가 파트를 출력시, 적층하는 층이며 통상적으로 두께를 명칭. Layer의 두께가 두꺼우면 품질은 낮아지고, 얇아지면 품질은 높아짐. 통상적으로 0.06 ~ 0.1mm 의 두께를 사용.

출력 전 가상적층 테스트

Gcode의 규칙 (틀릴 생각으로 공부 안함)

Slicer 프로그램으로 3D 파트를 Gcode로 변환해서 내보냄. 절대지령과 증분지령이 존재

◎ G 코드(Preparation function) : G0 ~ G99.

- G04 : 대기 명령

- G28 : 원점 복귀 명령

- G92 : 해당 블록에 존재하는 좌표어의 좌표를 주어진 데이터로 설정

◎ M 코드
